Рекуператоры

Оборудование
Система фильтрации и рекуперации
   Система фильтрации и рекуперации (СФР) – рекуператор - предназначена для вытягивания воздуха из камеры напыления, его фильтрации, сбор не осевшего на поверхность окрашиваемых деталей полимерного порошка с целью его возврата в технологический цикл. При этом выбросы полимерного порошка практически исключаются.
   В СФР используются 2 или 3 ступени очистки. В качестве первой ступени применяется циклон, вторая ступень – тканевые (рукавные) фильтры или картриджи, третья ступень – фильтры тонкой очистки воздуха.
   СФР различаются по своим характеристикам: производительности (м³/час), конструктивным решениям, типу и количеству используемых фильтров по суммарной мощности вентиляторов, а также степени автоматизации в отношении очистки фильтров.
   В качестве фильтрующих элементов используются фильтры грубой и тонкой очистки, циклоны, фильтры патронные и рукавные Возврат порошка в технологический цикл из СФР  производится после прохождения через встроенное или автономное вибросито.
   Практически все системы фильтрации и рекуперации  работают в режиме разряжения, обеспечивая самоуплотнение технологических проемов, исключая выбросы порошка и обеспечивая более высокую безопасность. Данная схема эффективна в случае применения аэрозольных систем объемного пожаротушения, встраиваемых в камеру напыления.
   Так как практически вся краска собирается в бункере циклона, то не требуются дополнительные фильтры для каждого цвета краски (в отличии от камер не оборудованных циклонами) – это позволяет экономить на ЗИПе и складских площадях, так как не требуется иметь и хранить несколько комплектов фильтров на каждый цвет краски;
Рекуператор с картриджным фильтром

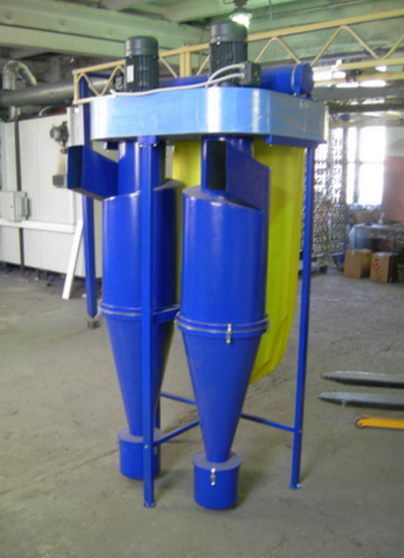

Рекуператор с картриджным фильтром
двойной производительности
Система фильтрации порошка
Очитска порошковой краски
1
Количество воздуха, очищаемого рекуператором, м3 /час, не менее
3200
2
Скорость потока воздуха на входе циклона, м/сек, не менее
35
3
Площадь поверхности фильтра, м2 грубой очистки
12
4
Степень очистки воздуха %, не менее
99,9
5
Концентрация порошка после фильтра тонкой очистки, мг/м3, не более
0,5
6
Мощность электродвигателя вентилятора, kW
3,0
7
Напряжение питания электродвигателя вентилятора, В
~3N, 380/220В±10%
8
Степень защиты
IP 54
9
Объем бункера, л.:
циклона
блока фильтров

9
30
10
Габаритные размеры (шир. х глуб. х выс.), мм,
630 х 1200 х 2270
11
Масса, кг, не более
105
1
Количество воздуха, очищаемого рекуператором, м3 /час, не менее
6000
2
Скорость потока воздуха на входе циклона, м/сек, не менее
35
3
Площадь поверхности фильтра, м2 грубой очистки
32
4
Степень очистки воздуха %, не менее
99,9
5
Концентрация порошка после фильтра тонкой очистки, мг/м3, не более
0,5
6
Мощность электродвигателя вентилятора, kW
2х3,0
7
Напряжение питания электродвигателя вентилятора, В
~3N, 380/220В±10%
8
Степень защиты
IP 54
9
Объем бункера, л.:
циклона
блока фильтров

2х9
30
10
Габаритные размеры (шир. х глуб. х выс.), мм,
1000 х 1000 х 2270
11
Масса, кг, не более
145
Цены и общие условия поставки
Продукция сертифицирована - ТУ 3670-001-93676316-2008, Сертификат соответствия  РОСС RU. АЮ18.В00039
Стоимость в руб, без  НДС
Рекуператор с картриджным фильтром
от 80 000,00
Рекуператор с картриджным фильтром двойной производительности
от 140 000,00
В стоимость входит:
  • цена поставщика;
  • техническая документация на русском языке;
В стоимость не входит:
  • проектные работы по подготовке помещения для установки оборудования, в том числе подвод воды, сжатого воздуха, природного газа, вентиляции, канализации;
  • доставка до склада Заказчика
  • строительные работы;
  • подъемно-транспортные механизмы необходимые для монтажа оборудования.
Условия оплаты
По соглашению сторон. Возможна продажа  как с НДС так и без НДС (упрощенная система налогообложения).
Сроки поставки, монтажа
Изготовления и поставки:  1-2 недели после предоплаты.
Гарантии
12 месяцев или 2000 часов эксплуатации, кроме быстроизнашивающихся деталей при условии, что оборудование будет использоваться правильно, а технический уход будет производиться в соответствии с нашими предписаниями.
